KIDDE F_GSACT1 - Módulo de Supervisión de un Contacto Seco

Para Paneles KIDDE

• VS1, VS4
• VM-1R

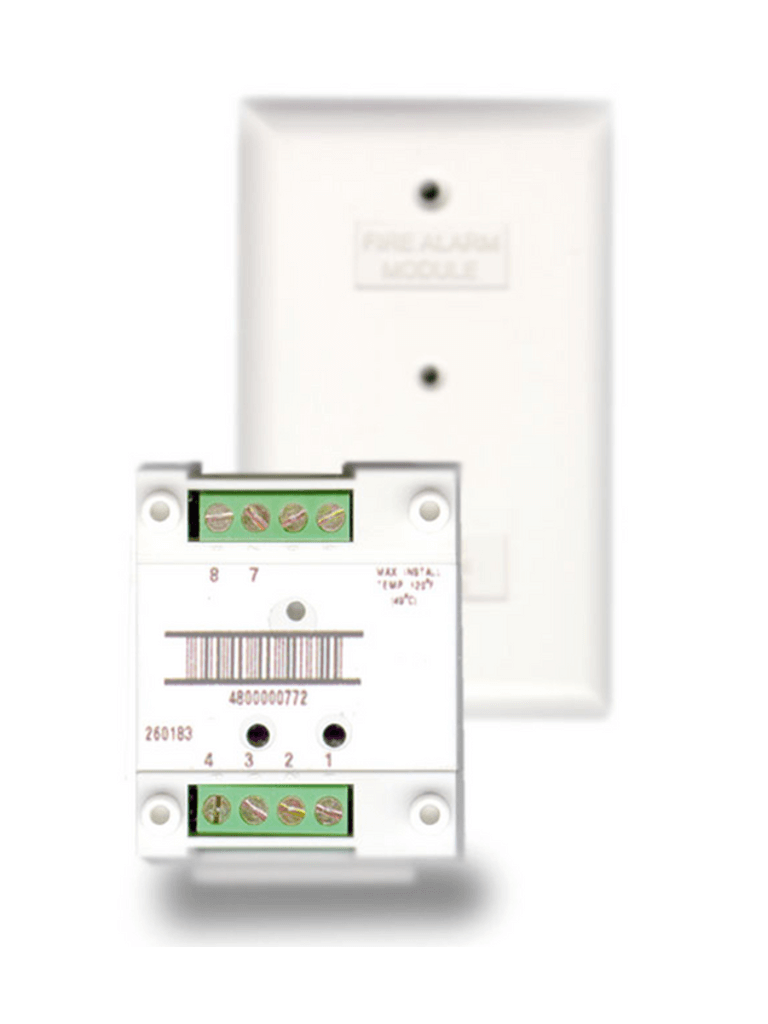

GSA-CT1 Single Input Module — UL/ULC Listed

El módulo de entrada única GSA-CT1, el módulo de entrada única de alta temperatura GSA-CT1HT y los módulos de entrada doble GSA-CT2/GSA-MCT2 son dispositivos direccionables analógicos inteligentes que se utilizan para conectar uno o dos tipos de alarma, supervisión o monitor normalmente abiertos de Clase B. Circuitos de dispositivo iniciador (IDC) de contacto seco.

La función real de estos módulos está determinada por el "código de personalidad" seleccionado por el instalador. Este código se descarga al módulo desde el controlador de bucle Signature durante la configuración del sistema.

Los módulos de entrada recopilan información analógica de los dispositivos iniciadores conectados a ellos y la convierten en señales digitales. El microprocesador integrado del módulo analiza la señal y decide si se activa o no una alarma.

Los GSA-CT1, GSA-CT1HT y GSA-CT2 se montan en cajas eléctricas estándar de 1 grupo de América del Norte, lo que los hace ideales para ubicaciones donde solo se requiere un módulo. Se realizan conexiones de bucle de datos y E/S independientes para cada módulo.

El módulo GSA-CT1HT funciona en un rango de temperatura ampliado de 32 ºF a 158 ºF (0 ºC a 70 ºC) para aquellas aplicaciones que requieren una variación de temperatura ambiental más extrema.

El GSA-MCT2 es parte de la familia UIO de módulos enchufables Signature Series. Funciona de manera idéntica al GSA-CT2, pero aprovecha la flexibilidad modular y la fácil instalación que caracteriza a todos los módulos UIO. Hay disponibles placas base UIO de dos y seis módulos. Todas las conexiones de cableado se realizan a bloques de terminales en la placa base. Los conjuntos UIO se pueden montar en gabinetes Edwards.
